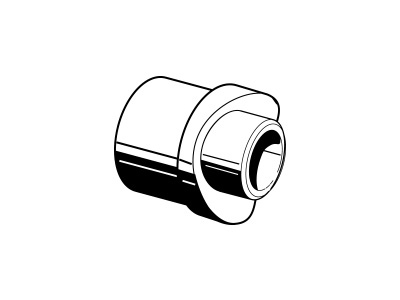

Aquatherm Red Pipe Weld-in Saddle
Description
With weld-on surface and weld-in socket
to be fused with the inner wall of the pipe.
| SDR | CODE | Dimensions
(mm) |
PU
m/pc |
Price
m/pc |
d | d1 | d2 | I | z | D | Weight | |||||||||||
| 7.4 | Socket Welding | |||||||||||||||||||||
| 4115156 | 40/20 | 5 | 1 | 40 | 20 | 25 | 27 | 32.5 | 29.5 | 0.015 | ||||||||||||
| 4115158 | 40/25 | 5 | 1 | 40 | 25 | 25 | 28.5 | 32.5 | 34 | 0.017 | ||||||||||||
| 4115160 | 50/20 | 5 | 1 | 50 | 20 | 25 | 27.5 | 38 | 29.5 | 0.018 | ||||||||||||
| 4115162 | 50/25 | 5 | 1 | 50 | 25 | 25 | 28.5 | 37.5 | 34 | 0.019 | ||||||||||||
| 4115164 | 63/20 | 5 | 1 | 63 | 20 | 25 | 27.5 | 44.5 | 29.5 | 0.018 | ||||||||||||
| 4115166 | 63/25 | 5 | 1 | 63 | 25 | 25 | 28.5 | 44 | 34 | 0.019 | ||||||||||||
| 4115168 | 63/32 | 5 | 1 | 63 | 32 | 32 | 30 | 43.5 | 43 | 0.026 | ||||||||||||
| 4115170 | 75/20 | 5 | 1 | 75 | 20 | 25 | 27.5 | 50.5 | 29.5 | 0.018 | ||||||||||||
| 4115172 | 75/25 | 5 | 1 | 75 | 25 | 25 | 28.5 | 50 | 34 | 0.019 | ||||||||||||
| 4115174 | 75/32 | 5 | 1 | 75 | 32 | 32 | 30 | 49.5 | 43 | 0.027 | ||||||||||||
| 4115175 | 75/40 | 5 | 1 | 75 | 40 | 40 | 34 | 51 | 52 | 0.048 | ||||||||||||
| 4115176 | 90/20 | 5 | 1 | 90 | 20 | 25 | 27.5 | 58 | 29.5 | 0.019 | ||||||||||||
| 4115178 | 90/25 | 5 | 1 | 90 | 25 | 25 | 28.5 | 57.5 | 34 | 0.019 | ||||||||||||
| 4115180 | 90/32 | 5 | 1 | 90 | 32 | 32 | 30 | 57 | 43 | 0.027 | ||||||||||||
| 4115181 | 90/40 | 5 | 1 | 90 | 40 | 40 | 34 | 58.5 | 52 | 0.048 | ||||||||||||
| 4115182 | 110/20 | 5 | 1 | 110 | 20 | 25 | 27.5 | 68 | 29.5 | 0.019 | ||||||||||||
| 4115184 | 110/25 | 5 | 1 | 110 | 25 | 25 | 28.5 | 67.5 | 34 | 0.020 | ||||||||||||
| 4115186 | 110/32 | 5 | 1 | 110 | 32 | 32 | 30 | 67 | 43 | 0.028 | ||||||||||||
| 4115188 | 110/40 | 5 | 1 | 110 | 40 | 40 | 34 | 68.5 | 52 | 0.049 | ||||||||||||
| 4115189 | 110/50 | 5 | 1 | 110 | 50 | 50 | 34 | 65.5 | 68 | 0.029 | ||||||||||||
| 4115190 | 125/20 | 5 | 1 | 125 | 20 | 25 | 27.5 | 75.5 | 29.5 | 0.019 | ||||||||||||
| 4115192 | 125/25 | 5 | 1 | 125 | 25 | 25 | 28.5 | 75 | 34 | 0.021 | ||||||||||||
| 4115194 | 125/32 | 5 | 1 | 125 | 32 | 32 | 30 | 74.5 | 43 | 0.030 | ||||||||||||
| 4115196 | 125/40 | 5 | 1 | 125 | 40 | 40 | 34 | 76 | 52 | 0.051 | ||||||||||||
| 4115197 | 125/50 | 5 | 1 | 125 | 50 | 50 | 34 | 73 | 68 | 0.029 | ||||||||||||
| 4115198 | 125/63 | 5 | 1 | 125 | 63 | 63 | 38 | 73 | 84 | 0.029 | ||||||||||||
| 11 | Butt Welding | |||||||||||||||||||||
| 4115218 | 160/75 | 5 | 1 | 160 | 75 | 75 | 42 | 92 | 100 | 0.229 | ||||||||||||
| 4115220 | 160/90 | 5 | 1 | 160 | 90 | 90 | 45 | 92 | 120 | 0.338 | ||||||||||||
